Ограждающее устройство

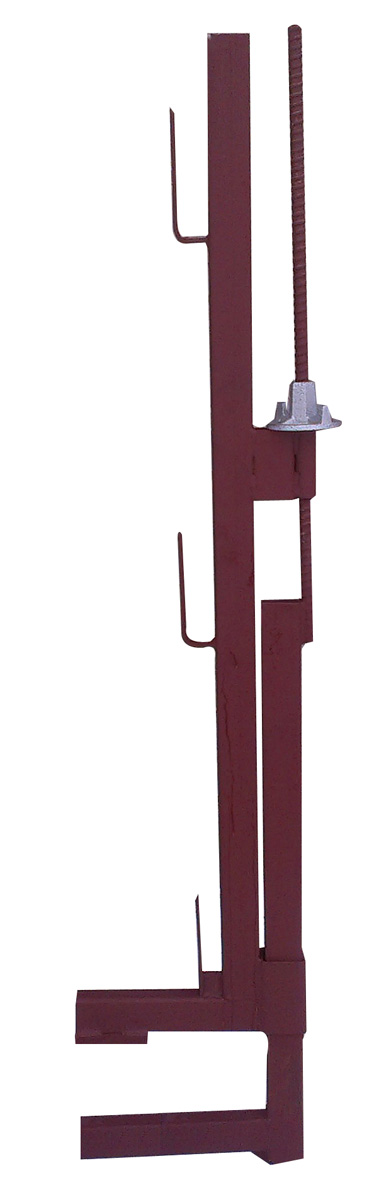

ograzh ustroistvoОграждающие устройство для опалубки - это защитное сооружение, исключающее доступ людей в зону опасного производственного фактора, и для изоляции  определенных рабочих мест от  посторонних лиц.

По технике безопасности и условиям труда, на стройке должны применяться ограждающие устройства для организации безопасности строительных работ на период возведении стен и перекрытий. Устанавливается на высоте свыше 1,3м, монтируется по всему периметру возводимого здания, с открытых сторон лестничных маршей, в перекрытиях между этажами, в проемах шахт лифтов, в оконных проемах, в зоне кладочных работ(монтируется на перекрытия). Также необходимо для предотвращения падения людей и прочих несчастных случаев.

Ограждающие устройство для перекрытия с креплениями к торцам плит, состоит из стоек, бортовой доски, связей и струбницы, которые крепятся к торцам плиты перекрытия, между колоннами.

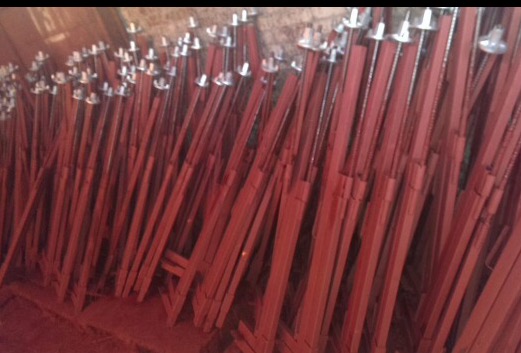

image-05-09-16-02-02        ogr

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Толщина перекрытий, к которым может крепиться устройство ограждающее,  мм  - 500
  • Высота стоек ограждения постоянная, мм - 1250
  • Расстояние от края перекрытия до оси опорных пластин, мм - 200
  • Габаритные размеры,  мм  - 1400х300
  • Масса ограждающего устройства, кг - 11
  • Число циклов работы, не менее - 200

КОМПЛЕКТ ПОСТАВКИ

  • Устройство ограждающее, шт.
  • Паспорт, шт. на партию в      устройств ограждающих  -1

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

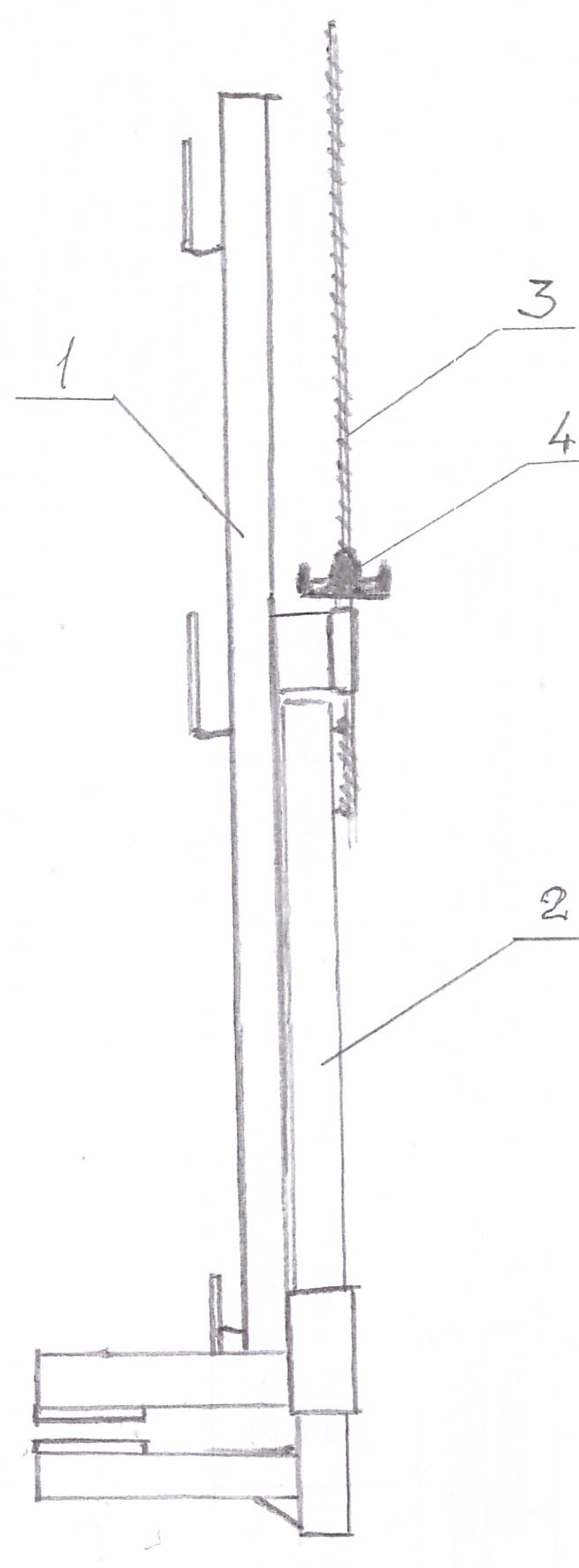

  • Устройство ограждающее представляет собой стойку поз. 1 (рис. 1) высотой 1250 мм к которой приварены 3 кронштейна для крепления досок ограждения. Подвижная стойка (поз. 2) перемещается вниз относительно стойки 1 на расстояние до 500 мм (мах толщина перекрытия) и фиксируется при помощи стяжного винта 2 ( D 17 mm) и крыльчатой гайки 3 (D 90 mm).

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • При работе с устройством ограждающим руководствоваться общими требованиями мер безопасности при строительных работах и пр.
  • Для правильной работы устройства ограждающего его следует надежно укрепить..
  • Устройство ограждающее, находящееся в эксплуатации, должно подвергаться осмотрам через 20-30 циклов работы.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

  • Изготовитель гарантирует соответствие устройства ограждающего чертежам.
  • Срок гарантии устанавливается 6 месяцев с момента ввода, но не более  9 месяцев со дня отгрузки потребителю
